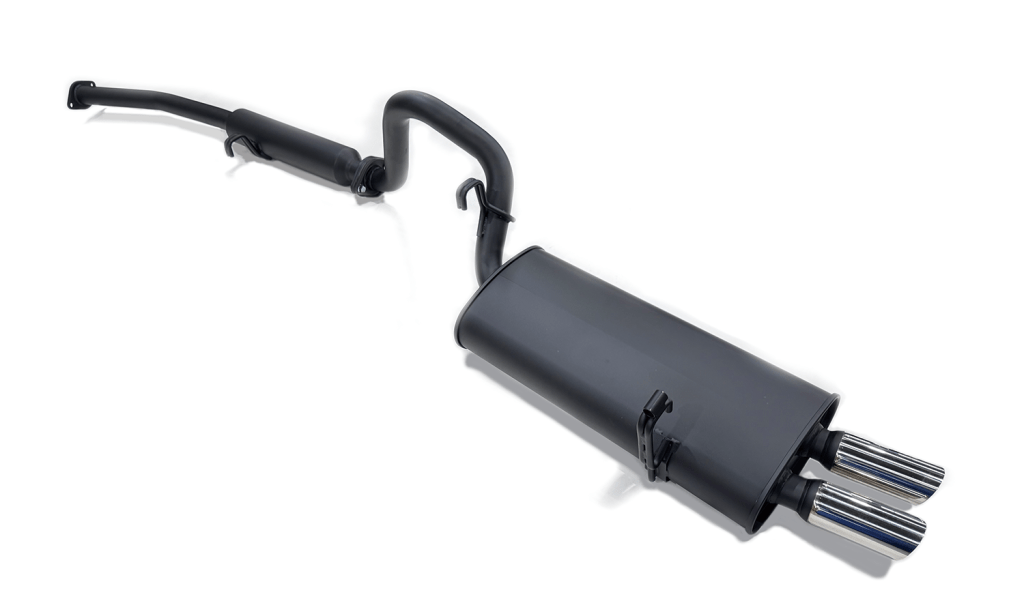

男たちを震撼させる、排気メカニズムの多彩な響き。
材質は、当時のスチール製から、より耐久性の高いステンレス製に改良。
ボディーは、光沢のあるステンレス素地ではなく、当時を再現すべく、あえての黒塗り塗装。
（※塗装剥がれ時の補修用カラー付属。）
TOYOTA
カローラレビン・スプリンタートレノ
| 商品コード： | T6W-0001 |
| 希望小売価格： （税別価格） | ￥121,000 (￥110,000) |
| JANコード： | 4571683941783 |
| 対応車種： | ■カローラレビン ・車両型式：E-AE86 ・エンジン型式：4A-GE ・年式：S58.5～S62.5（1983.5～1987.5） ■スプリンタートレノ ・車両型式：E-AE86 ・エンジン型式：4A-GE ・年式：S58.5～S62.5（1983.5～1987.5） |
| 保安基準等： | JASMA認定 |
| 材質： | ステンレス（黒塗り塗装） |
| メインパイプ径： | 50.8φ |
| テール径： | 60φ W |
| 備考： | － |
